品牌：	河南恒邦重工机械	原理：	气流
粉碎程度：	细磨	适用物料：	矿石
外形尺寸：	5000×4100×4850	电机功率：	35.7kw
物料含水量：	6%	最大物料硬度：	300目
型号：	3R2615	规格：	3R2615
商标：	河南恒邦重工机械	包装：	河南恒邦重工机械
产量：	200

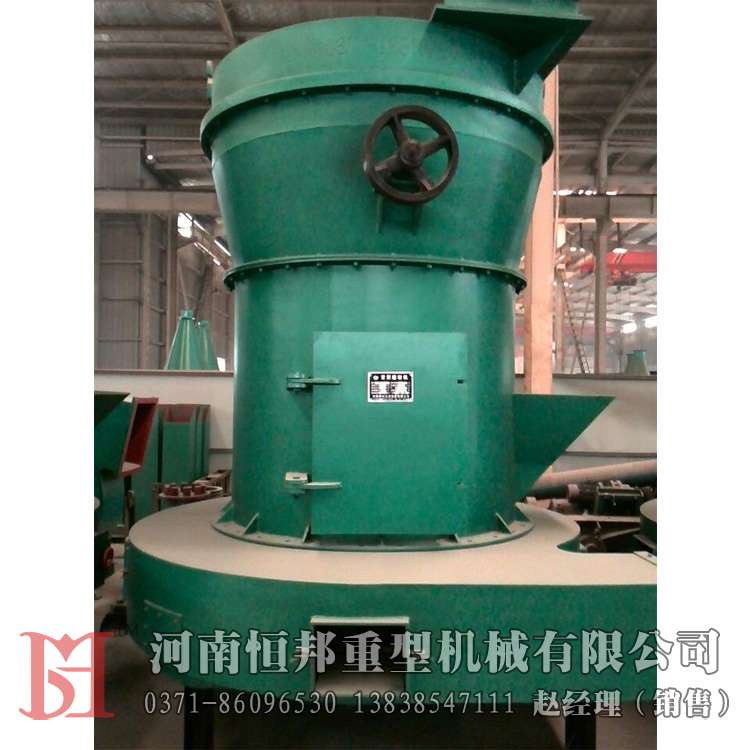

雷蒙磨粉机为常用矿石磨粉设备，主要用于重晶石、方解石、钾长石、滑石、大理石、石灰石、白云石、莹石、石灰、活性白土、活性炭、膨润土、高岭土、水泥、磷矿石、石膏、玻璃、保温材料等莫氏硬度不大于9.3级，湿度在6%以下的非易燃易爆的矿产、化工、建筑等行业280多种物料的高细制粉加工。

雷蒙磨粉机的性能特点

1、雷蒙磨粉机采用立体结构，占地面积小，成套性强，从块料到成品粉子独立自成一个生产体系。

2、成品粉子细度均匀，通筛率99%，这是其它磨粉设备难以具备的。

3、机传动装置采用密闭齿轮箱和带轮，传动平稳，运行可靠。

4、雷蒙磨粉机的重要部件均采用优质钢材，耐磨件均采用高性能耐磨材料，整机耐磨性能高，运行可靠。主机铲刀架在运转时始终处于与物料接触，所以铲刀架由上下二部份组成，下座磨损后拆卸连接螺栓可调换。

5、电气系统采用集中控制，磨粉车间基本可实现无人作业，并且维修方便。

6、采用电磁振动给料机给料均匀，易于调节，体积小，重量轻，省油省电，维护方便。

雷蒙磨粉机的工作原理

雷蒙磨粉机磨辊在离心力作用下紧紧地滚压在磨环上，由铲刀铲起物料送到磨辊和磨环中间，物料在碾压力的作用下破碎成粉，然后在风机的作用下把成粉的物料吹起来经过分析机，达到细度要求的物料通过分析机，达不到要求的重回磨腔继续研磨，通过分析机的物料进旋风分理器分离收集。排风采用工业滤布隔离排风一次成粉。

雷蒙磨粉机主要结构组成

雷蒙磨粉机整套结构是由主机、分析机（选粉机）、管道装置、鼓风机、成品旋风分离器、鄂式破碎机、畚斗提升机、电磁振动给料机、电控电机等组成。其中雷蒙磨主机由机架、进风蜗壳、铲刀、磨辊、磨环、罩壳及电机组成。

雷蒙磨粉机工作流程

雷蒙磨粉机整套工作过程（粉磨物料过程）：大块状物料经鄂式破碎机破碎到所需要粒度后，由提升机将物料送至储料斗，再经振动给料机均匀定量连续地送入主机磨室内进行研磨，粉磨后的粉料被风机气流带走。经分析机进行分级，符合细度的粉料随气流经管道进入大旋风收集器内，进行分离收集，再经粉管排出即为成品粉料。气流再由大旋风收集器上端回风管吸入鼓风机。本机整个气流系统是密闭循环的，并且是在正负压状态下循环流动的。

雷蒙磨粉机主要结构特征

1、立体结构，占地面积小，成套性强，从块料到成品粉子独自成一个生产体系。

2、成品粉子细度均匀，通筛率99%，这是其它磨粉设备难以具备的。

3、机传动装置采用密闭齿轮箱和带轮，传动平稳，运行可靠。

4、重要部件均采用优质钢材，耐磨件均采用高性能耐磨材料，整机耐磨性能高，运行可靠。

5、电气系统采用集中控制，磨粉车间基本可实现无人作业，并且维修方面。

雷蒙磨粉机的技术参数

型号	磨辊			磨环		进料粒度(mm)	成品粒度(mm)	产量(t/h)	电机功率(kw)	外形尺寸(mm)
	数量	直径(mm)	高度(mm)	外径(mm)	高度(mm)
3R1410	3	140	100	495	100	<8	0.613-0.044	0.15-1.2	14.1	3340×2200×3200
3R2115	3	210	150	726	150	<15	0.613-0.044	0.28-1.8	28.2	4480×3100×3970
3R2615	3	260	150	865	150	<15	0.613-0.044	0.35-2.8	35.7	5000×4100×4850
3R2715	3	270	150	884	150	<15	0.613-0.044	0.40-3.4	42.7	5050×4150×4900
3R3015	3	300	150	965	150	<15	0.613-0.044	0.45-3.7	55	5200×4200×4950
4R3016	4	300	160	990	160	<20	0.613-0.044	0.6-4.5	55	5250×5000×5500
4R3216	4	320	160	1073	160	<25	0.613-0.044	1.0-5.2	72.5	7700×7200×8800
5R4119	5	410	190	1400	190	<30	0.613-0.044	2.0-9.0	157.5	7900×8800×9650

雷蒙磨粉机的注意事项

1、为使雷蒙磨粉机粉机正常，应制定设备“设备保养安全操作制度”方能保证雷蒙磨粉机长期安全运行，同时要有必要的检修工具以及润滑脂和相应的配件。

2、雷蒙磨粉机的磨辊装置使用时间超过500小时左右重新更换磨辊时，对辊套内的各滚动轴承必须进行清洗，对损坏件应及时更换，加油工具可用手动加油泵和黄油枪。

3、雷蒙磨粉机在使用过程当中，应有固定人员负责看管，操作人员必须具备一定的技术水平。雷蒙磨粉机在安装前对操作人员必须进行必要的技术培训，使之了解雷蒙磨粉机的原理性能，熟悉操作规程。

4、雷蒙磨粉机使用一段时间后,应进行检修.同时对磨辊磨环铲刀等易损件进行检修更换处理，磨辊装置在使用前后对连接螺栓螺母应进行仔细检查，看是否有松动现象，润滑油脂是否加足。
